壓縮機氣膜密封的“三端面串聯”結構都有什么特點呢？
來源：廣東東晟密封科技有限公司 - www.yjh69.com更新時間：2016-05-30
機械密封中的非接觸式氣膜密封，其實的結構類型多種多樣。東晟密封告訴您氣膜密封的結構類型分類有單端面密封件、雙端面密封圈、串聯氣膜密封、三端面串聯干氣（膜）密封、帶中間迷宮式密封的串聯氣膜密封圈、螺旋槽雙向旋轉氣膜密封件等常見的液壓機械非接觸式氣膜密封的結構類型分類。今天主要為大家介紹一下關于機械氣膜密封中的串聯密封件是結構特點是什么？
機械非接觸式氣膜密封之三端面串聯氣膜密封的結構特點：
|
結構類型 |
三端面串聯氣膜密封 |
|
圖例 |

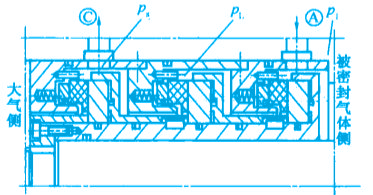

機械非接觸式氣膜密封之三端面串聯氣膜密封的結構圖 |
|
特點及應用 |
機械非接觸式氣膜密封之三端面串聯氣膜密封的結構是用于被密封氣體總壓力差超過10MPa的工作環境場合中的一類密封件。而前二個密封都是為等壓力的差分配的密封圈，第三個密封已接近無壓力操作的安全類型的密封圈的了，如同串聯密封中大氣側密封那樣子。被密封氣體壓力是P1由A口引入的，通過第一道密封后的壓力降至中間壓力為PL，再經過第二道密封后壓力降至排遣火炬的壓力為Pa，由管口C排排遣至火炬。再從第 三道密封的內徑側泄漏的氣體的是微量的，排至大氣中。如果被密封的工藝氣體是臟的話，必須采用經過過濾的被密封氣體在被密封氣體側的管口A引入進行沖洗氣體。 而這個三端面串聯氣膜密封更適用于介質壓力高于10MPa、允許有微量氣體泄漏到大氣的工作環境場合中，如石油化工工藝氣體壓縮機中的應用。 |
以上就是關于非接觸式氣膜密封之三端面串聯氣膜密封結構特點的全部內容了！下期我們繼續為大家介紹關于非接觸式氣膜密封之帶中間迷宮密封的串聯氣膜密封結構特點的內容。感謝點擊！
