液壓密封件系統專題②：“先導型溢流閥”是什么？
來源：廣東東晟密封科技有限公司 - www.yjh69.com更新時間：2017-04-22
“先導型溢流閥”是什么樣的溢流閥呢？液壓密封件系統中的先導型溢流閥（Pilot-operated Pressure Relief Valve）先導式溢流閥，作用主閥芯及先導閥芯的測壓面上，由先導和主閥構成
一、“先導型溢流閥”在液壓密封件系統中是怎么開展的工作的呢？

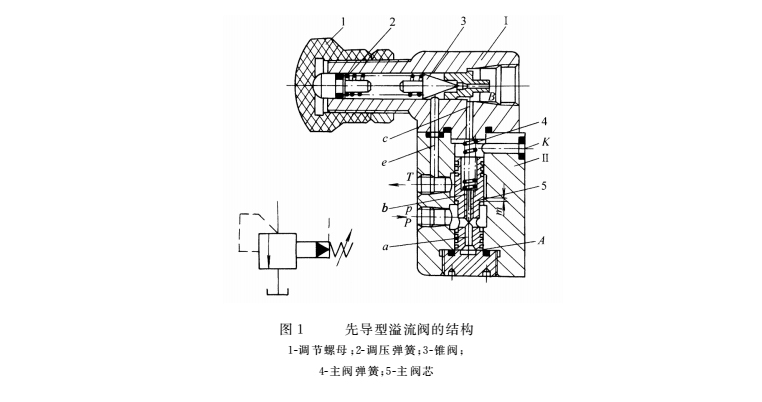

液壓密封件系統的先導型溢流閥是有多種型式結構（圖1所示的就是一種典型的液壓密封件的三節同心結構溢流閥結構圖）。它主要是由先導閥(Pilot Valve)和主閥(Main Valve)兩部分組成。
在圖1中我們不看出，由錐式先導閥1、主閥芯上的阻尼孔(固定節流孔)5及調壓彈簧9一起構成先導級半橋分壓式壓力負反饋控制，負責向主閥芯6的上腔提供經過先導閥穩壓后的主級指令壓力P2。主閥芯是主控回路的比較器，上端面作用有主閥芯的指令力P2A2，下端面作為主回路的測壓面，作用有反饋力P1A1，其合力可驅動閥芯，調節溢流口的大小，最后達到對進口壓力P1進行調壓和穩壓的目的。
二、“先導型溢流閥”與各種不同機構之間的區別在什么地方呢？
先導型溢流閥的導閥部分結構尺寸較小，調壓彈簧不必很強，因此壓力調整比較輕便。但因先導型溢流閥要在先導閥和主閥都動作后才能起控制作用，因此反應不如直動型溢流閥靈敏。
