橡膠機械O型密封圈的尺寸、溝槽及壓縮率的設計要求？
來源：廣東東晟密封科技有限公司 - www.yjh69.com更新時間：2016-05-11
橡膠機械o型密封圈的密封組合元件有很多個，今天為大家介紹一下關于機械密封中的“輔助密封圈”的設計要求及分類等。東晟密封告訴您輔助密封圈包括動環輔助密封圈和靜環輔助密封件 ,他們分別構成動環與軸、靜環與壓蓋之間的密封效果。由于密封圈的材料具有彈性，能對密封環起彈性支撐作用，并對密封端面的歪斜和軸的振動有一定的補償和吸振和效果，也因此可提高密封端面的接合度。在密封端面磨損后，在彈簧力作用下，輔助密封圈會隨補償環沿軸向作微小的補償移動。

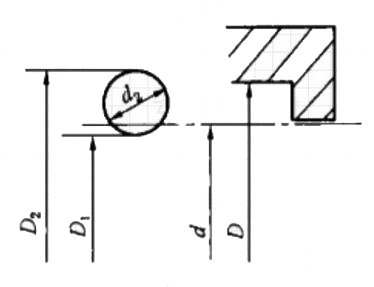

圖1我們不難看出橡膠O型密封圈的與相關部位的尺寸位置

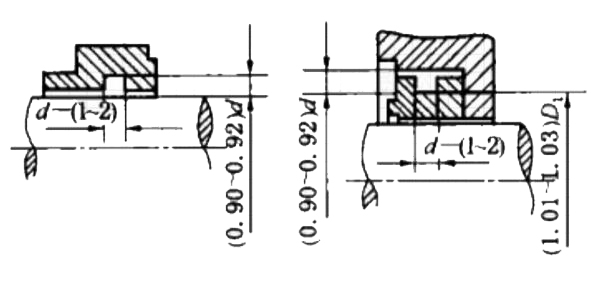

圖2中我們畫出了其機械密封的安裝溝槽的尺寸可以作為參考
橡膠機械o型密封圈的大小必須與密封部位的有關尺寸相適應。在圖1我們不難看出橡膠O型密封圈的與相關部位的尺寸位置。而橡膠O型密封圈在采用徑向壓縮的安裝方式后的壓縮量應該適當，用壓縮率來表示進，一個普通的橡膠機械O型密封圈的壓縮率取截面直徑的5%-10%，對密封軸的過盈量為1%-3%。我們例出相關橡膠O型密封圈的尺寸及壓縮率推薦值作為參考標準（表1）。橡膠O型密封圈的壓紋率是靠控制密封圈安裝溝槽的尺寸來保證的，圖2中我們畫出了其機械密封的安裝溝槽的尺寸可以作為參考。上期我們講了關于機械密封的o型密封圈的使用環境要求，而這期主要講的就是關于機械密封的尺寸、溝槽及壓縮率的要求，以上所述的就是全部相關的機械密封中的橡膠O型密封圈的所有設計要求的內容了。
橡膠機械O型密封圈的尺寸及壓縮率的推薦值（mm）表1
|
內徑D1/mm |
（16-28）-0.5 （16-28）-1.0 |
（30-60）-0.5 （30-60）-1.0 |
（30-60）-0.8 （30-60）-1.5 |
|
截面直徑D2/MM |
4+0.25 4+0.15 |
5+0.30 5+0.20 |
6+0.39 6+0.24 |
|
壓縮率8/% |
6-10 |
6-9 |
6-8.5 |
在下期東晟密封斷續為大家介紹關于機械密封中的“輔助密封圈”之V型密封圈設計要求。歡迎斷續關注我們！
