活塞桿用中型(L2)Y型密封件溝槽尺寸及結構

來源：廣東東晟密封科技有限公司 - www.yjh69.com更新時間：2018-05-31

關于活塞桿專用的中型（L2）密封件的溝槽中的Y型密封件和蕾型密封件的結構、尺寸及公差規格表。東晟密封件告訴您請參考<往復運動橡膠密封件結構尺寸系列 部分：單向密封橡膠密封件G/BT 10708.1-2000>為準。



一、中型活塞桿密封溝槽Y型密封件及蕾形密封件型式結構圖：

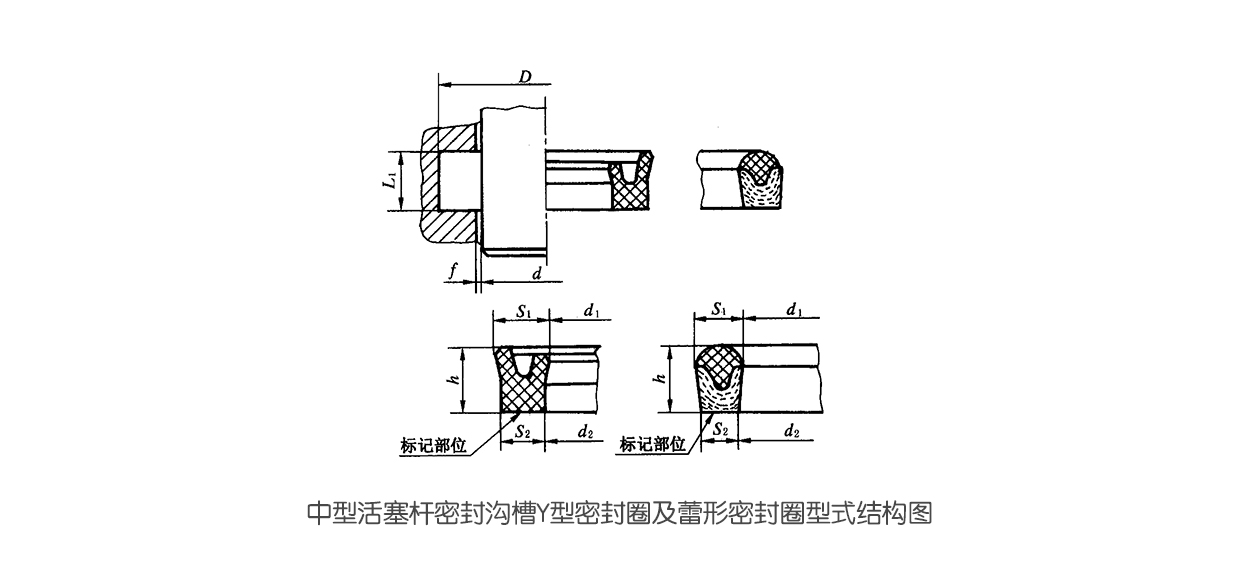

中型活塞桿密封溝槽Y型密封件及蕾形密封件型式結構圖





二、中型活塞桿密封溝槽Y型密封件及蕾形密封件尺寸及公差規格表：單位mm （表1）

d

D

L2

活塞桿y型密封件

內徑

寬度

高度

d1

d2

極限偏差

S1

S2

極限偏差

h

極限偏差

6

14

6.3

5

6.5

±0.20

5

3.5

±0.15

5.8

±0.20

8

16

7

8.5

10

18

9

10.5

12

20

11

12.5

14

22

13

14.5

16

24

15

16.5

18

26

17

18.5

20

28

19

20.5

22

30

21

22.5

25

33

24

25.5

±0.25

10

20

8

8.8

10.6

12

22

10.8

12.6

±0.20

6.2

6.2

7.3

14

24

12.8

14.6

16

26

14.8

16.6

18

28

16.8

18.6

20

30

18.8

20.6

22

32

20.8

22.6

±0.25

25

35

23.8

25.6

28

38

26.8

28.6

32

42

30.8

32.6

36

46

34.8

36.6

40

50

38.8

40.6

45

55

43.8

45.6

50

60

48.8

50.6





三、中型活塞桿密封溝槽Y型密封件及蕾形密封件尺寸及公差規格表：單位mm （表2）

d

D

L2

活塞桿http://www.yjh69.com蕾型密封件

內徑

寬度

高度

d1

d2

極限偏差

S1

S2

極限偏差

h

極限偏差

6

14

6.3

5.3

6.5

±0.15

4.7

3.5

±0.15

5.5

±0.20

8

16

7.3

8.5

10

18

9.3

10.5

12

20

11.3

12.5

14

22

13.3

14.5

16

24

15.3

16.5

18

26

17.3

18.5

20

28

19.3

20.5

22

30

21.3

22.5

25

33

24.3

25.5

±0.22

10

20

8

9.2

10.6

12

22

11.2

12.6

±0.18

5.8

4.5

7

14

24

13.2

14.6

16

26

15.2

16.6

18

28

17.2

18.6

20

30

19.2

20.6

22

32

21.2

22.6

±0.22

25

35

24.2

25.6

28

38

27.2

28.6

32

42

31.2

32.6

36

46

35.2

36.6

40

50

39.2

40.6

45

55

44.2

45.6

50

60

49.2

50.6

| | | | | | | | | | | | | | | | | | | | | | | | | | |
